Rambler's Top100

НИИТавтопром
[главная]   [история]   [отделы и работы]   [датчики]
отдел механосборочных технологий   • отдел комплексных научных и технологических проектов   • конструкторский отдел оборудования и оснастки   • отдел упрочняющих технологий   • отдел технологии зубчатых передач   • отдел технологии быстрого прототипирования   • отдел сварки   • литейное направление   • отдел лакокрасочных покрытий

Новая технология каталитического газового низкотемпературного бездеформационного азотирования "Нитротек Турбо"

Новая технология.
Разработано в России.
Патент РФ №2109080.

Обрабатываемые изделия:

  • Зубчатые колеса
  • Валы и штоки
  • Детали насосов
  • Гидро- и пневмоаппаратура
  • Штампы и прессформы
  • Метизы (антикоррозионное азотирование
  • Материал обрабатываемых изделий:

  • Конструкционные стали
  • Цементируемые стали (комбинация азотирования и закалки
  • Штамповые пулетеплостойкие стали
  • Стали для холодного деформирования
  • Нержавеющие стали
  • Материалы, полученные методами порошковой металлургии
  • Сплавы титана
  • Преимущества данной технологии:

  • Значительное повышение долговечности обрабатывемых деталей и инструмента в сравнении с методами традиционного азотирования
  • Высокая стабильность процесса и качества обработки
  • Повышенная контактная выносливость азотированного слоя, обусловленная его твердой микроструктурой
  • Высокая теплостойкость диффузионного слоя
  • Обеспечение высокой стабильности и повторяемости результатов технологического процесса
  • Возможности реализации на серийном оборудовании газового азотирования и, соответственно, низкие капитальные затраты
  • Незначительная, до 12 часов, длительность процесса
  • Отсутствие необходимости в предварительных операциях (промывки и т.п.), а также повышенной квалификации обслуживающего персонала
  • Повышенная экологичность технологии, снижение выбросов аммиака
  • Сущность метода "Нитротек Турбо":

  • Приготовление печной атмосферы путем обработки аммиака на специальном катализаторе "Оксикан" непосредственно в печном пространстве
  • Контроль и регулирование азотного потенциала печной атмосферы с применением твердо-электролитного датчика погружного типа "Оксимесс"
  • Исключена возможность образования хрупких структурных составляющих в упрочненном слое

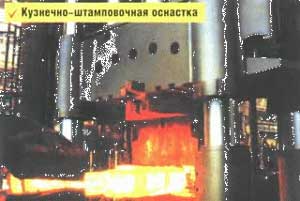

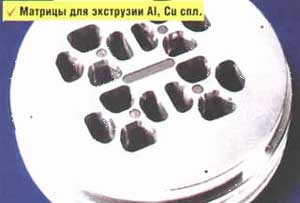

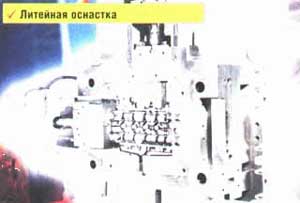

  • Матрицы экструзии Al, Cu сплав Кузнечно-штамповочная оснастка Литейная оснастка

    Сравнительные характеристики технологии "Нитротек Турбо" по упрочнению оснастки для горячего деформирования:

    Традиционное азотированиеИонное азотирование"Нитротек Турбо"
    Стоимость оборудования, долл.США20 000150 00032 000
    Длительность процесса, час.до 48до 24до 12
    Коэффициент удельных энергозатрат10.70.25
    Рекоменжуемая толщина слоя, мкм100 - 150100 - 150до 250
    Микротвердость слоя, HV0,1120010501050
    Фазовый состав поверхностной зоны e g' g'
    Температура разупрочнения, С500550700
    Дополнительные операцииОбезжиреваниеУльтразвуковая мойкаНет


    За более подробной информации просим обращаться непосредственно в отдел упрочняющих технологий

    Rambler's Top100 Создание и поддержка сайта: DEFI
